Komponenten von WEWIRA

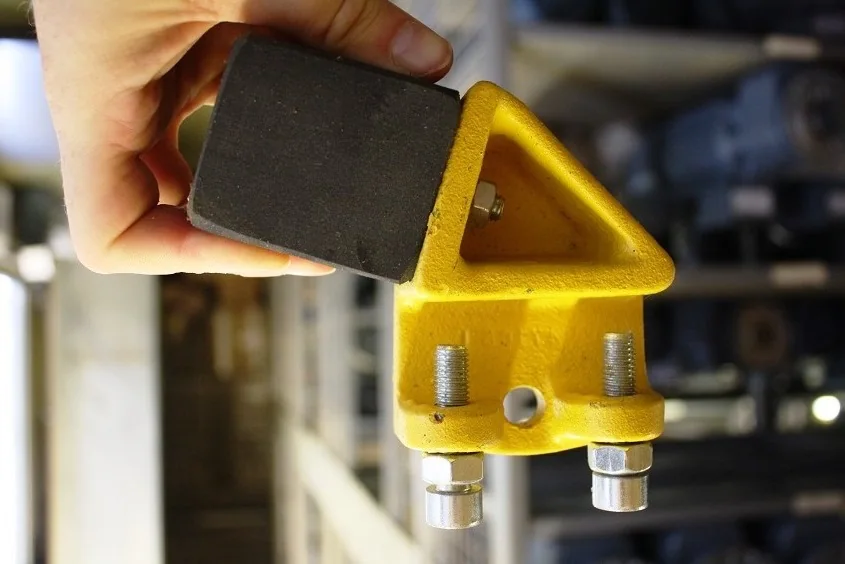

Universal-Katzpuffer Typ WKP

Der WEWIRA Katzpuffer ist für alle parallelen Flansche bis max. 300 mm Flanschbreite einsetzbar. Sondergrößen sind auf Wunsch möglich. Die elegante und sehr robuste Ausführung ist für alle unten aufgeführten Abmessungen geeignet. Durch den Einsatz von 4 Klemmschrauben und einer Horizontalverschraubung wird eine hohe Klemmkraft auf den Trägerflansch ausgeübt, die ein Verschieben des Puffers beim Auflaufen der Katze verhindert. Die quadratischen Hartgummipuffer erfassen durch schräggestellte Anordnung einen großen Laufraddurchmesser. Die Montage kann schnell und zeitsparend durchgeführt werden. Die Puffer werden mit einem hellgelben Fertiganstrich geliefert.

Für folgende Abmessungen geeignet:

WEWIRA Kranpuffer Typ N

Gummipuffer mit Grundplatte aus Stahl.

• Hochelastisch, alterungsbeständig
• Genügt allen normalen Einsatzbedingungen
• Innen- und außenbeständig
• Einsatztemperatur −30 °C bis +70 °C
• Härte 71 ± 3 Shore A

WEWIRA Kranpuffer Typ S

Gummipuffer mit Grundplatte aus Stahl oder V2A.

• Hochelastisch, alterungsbeständig
• Seewasser-, ozon-, witterungs-, öl- und weitestgehend säurebeständig
• Einsatztemperatur −30 °C bis +80 °C
• Härte 70 ± 5 Shore A

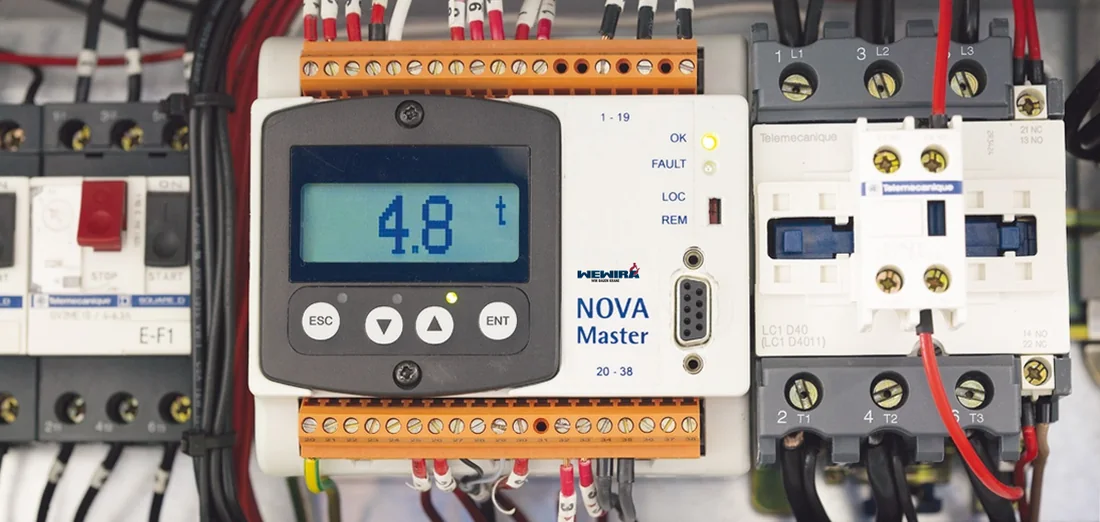

WEWIRA bietet eine Lösung zur permanenten Hubwerks-Überwachung. Dies optimiert auf einfache Weise den Kranbetrieb. Hierbei werden eine Vielzahl an Messwerten und Parametern berücksichtigt und ein sicheres, schonenderes und effektiveres Arbeiten ermöglicht.

Durch sanftes Anfahren und Stoppen werden die Belastungen für Last und Kran gleichermaßen reduziert. Neben dem hierdurch verringerten Verschleiß können zudem alle kranrelevanten Daten per Display digital ausgelesen und eine schnelle Wartung mit nur kurzer Stillstandzeit realisiert werden.

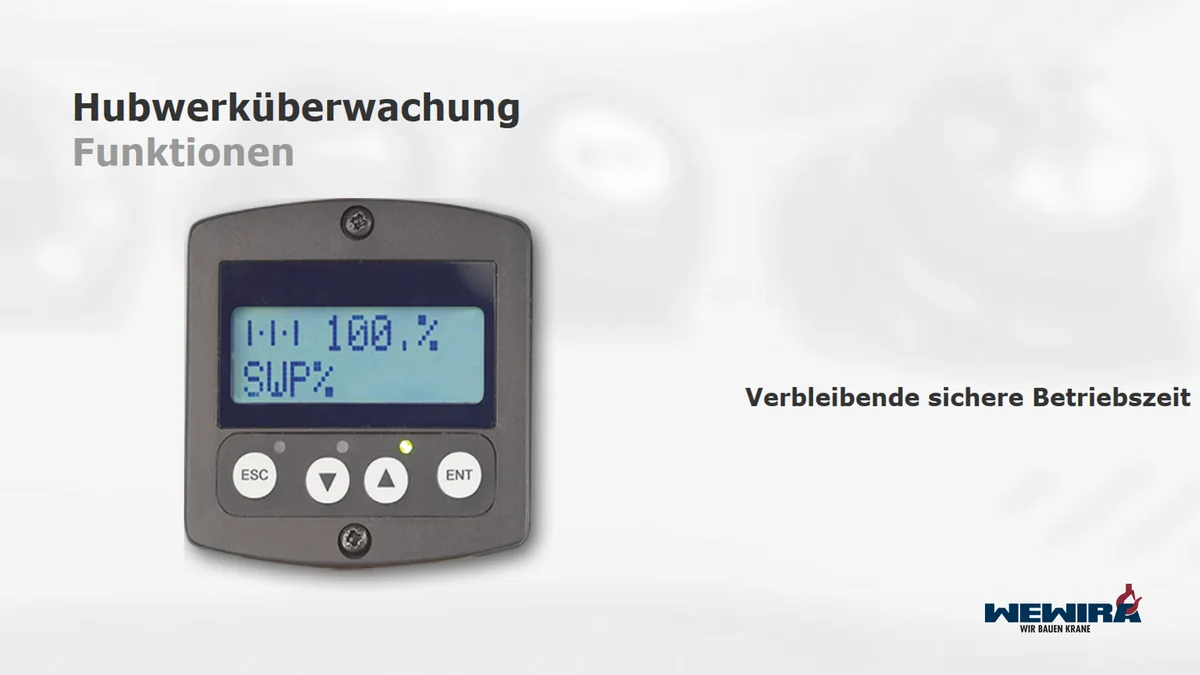

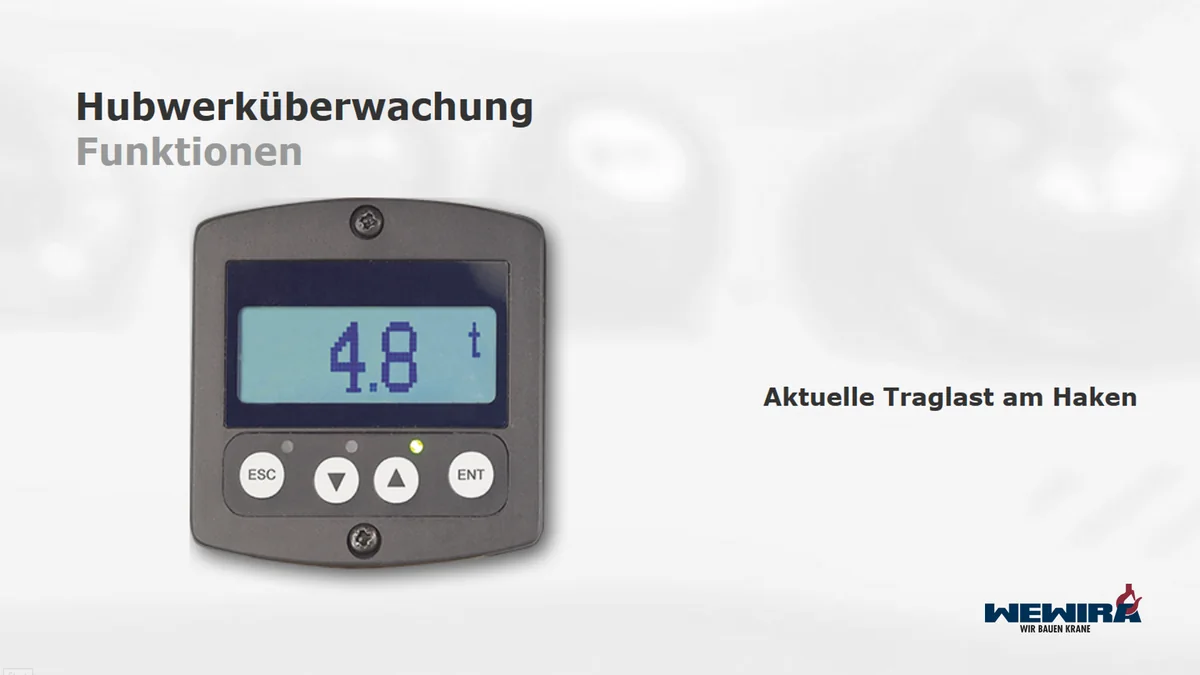

Die permanente Hubwerks-Überwachung schützt vor Überlast und berechnet automatisch die verbleibende sichere Betriebszeit (SWP) des Hebezeugs.

• Sicheres Arbeiten durch permanente Berechnung der SWP und kontinuierlichen Überlastschutz
• Schonendes Arbeiten durch sanftes Heben und Stoppen der Last
• Kurze Stillstandszeiten durch schnelles Ablesen aller kranrelevanten Daten per Display
• Geringe Wartung – sanftes Beschleunigen und Abbremsen verringert den Verschleiß an Motoren und Bremsen

Elektronische Lastpendeldämpfung

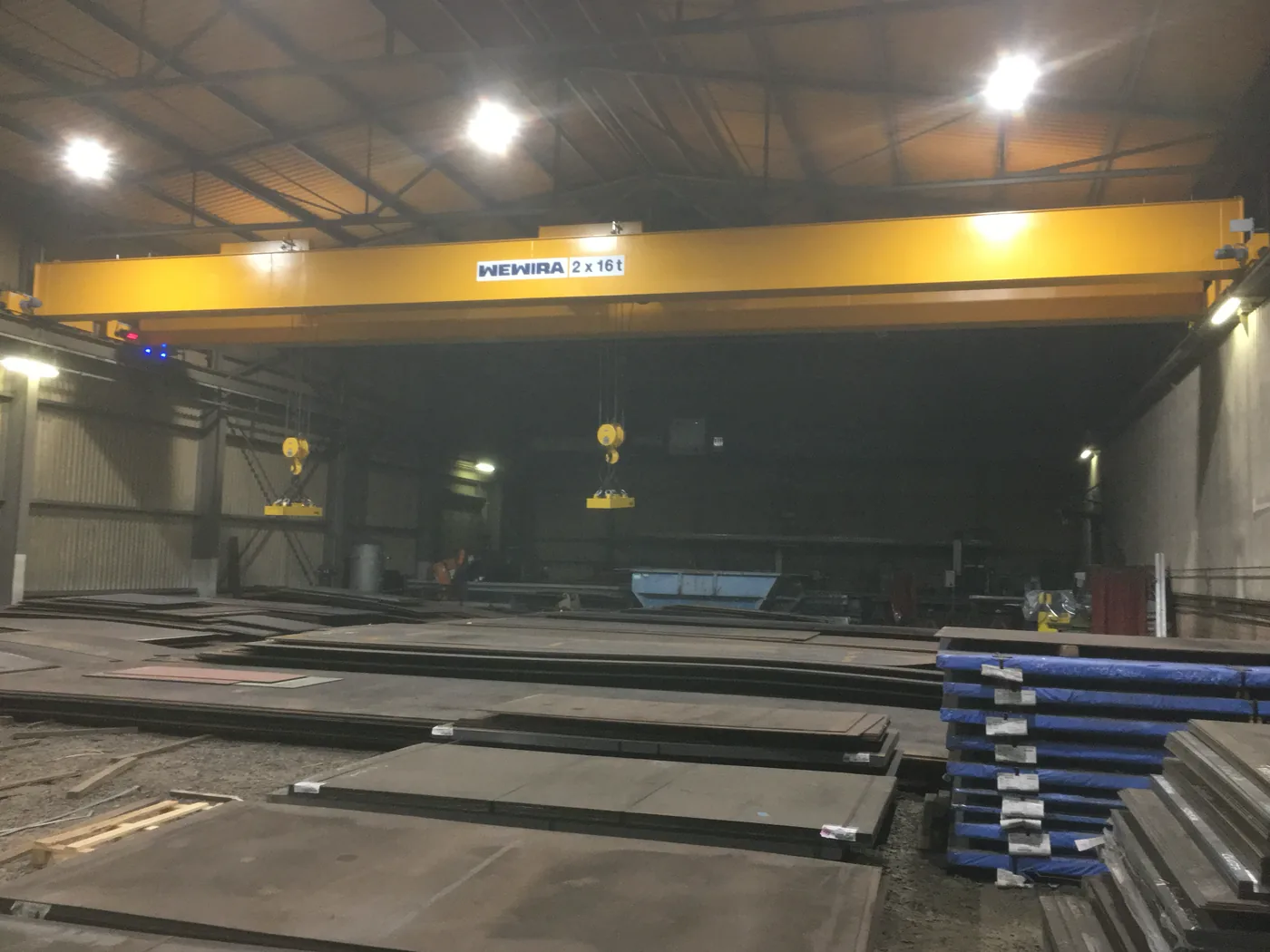

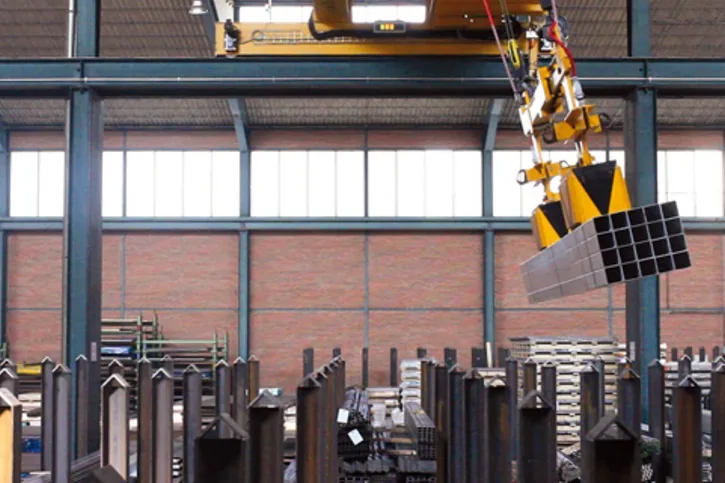

Die elektronische Lastpendeldämpfung von WEWIRA verhindert schädliche Lastspitzen und verringert somit die Belastung von elektrischen sowie mechanischen Bauteilen. Der Kran lässt sich einfach steuern und erlaubt eine optimale Platzierung der Last. Der Kranführer kann sich rein auf die Last konzentrieren und muss nicht zusätzlich die Katz- und Kranfahrt beim Bewegungsprozess einkalkulieren.

Steigerung der Produktivität und Sicherheit

Durch den Einsatz der Lastpendeldämpfung können höhere Geschwindigkeiten und Beschleunigungszeiten realisiert werden. Auch beim Positionieren der Last ergeben sich neue Möglichkeiten, da beim Anhalten des Krans kein Lastschwingen auftritt. Dadurch kann sich der Kranführer auf die Last konzentrieren und das Risiko für Unfälle reduziert sich deutlich.

Leistung

Die elektronische Lastpendeldämpfung von WEWIRA überwacht alle Bewegungen sowie Hubhöhe (Pendellänge), die Fahrgeschwindigkeit und die Traglast. Mit diesen Werten regelt das System entsprechend die Beschleunigungs- und Bremsrampen. Dadurch wird das Pendeln der angehängten Last verhindert.

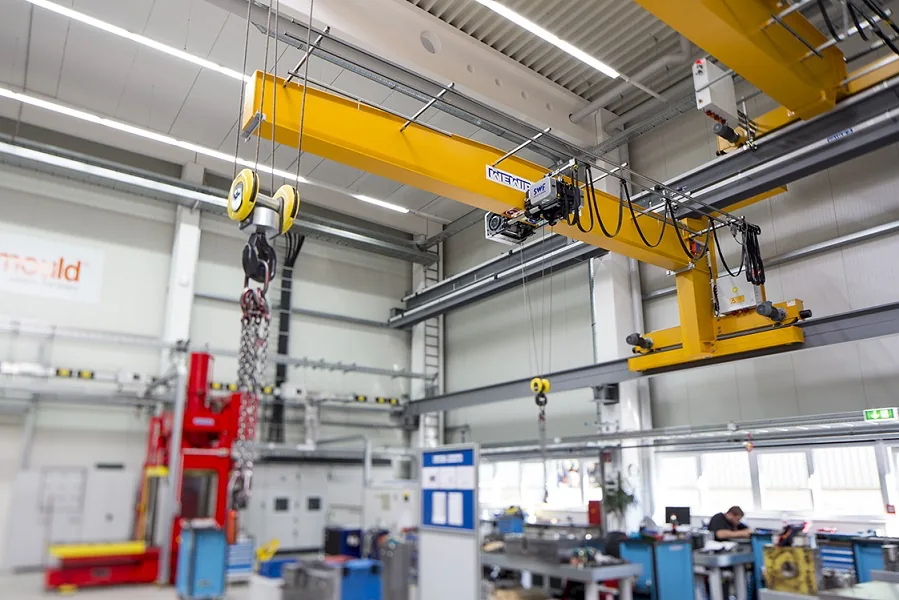

Umfahrsteuer-Systeme

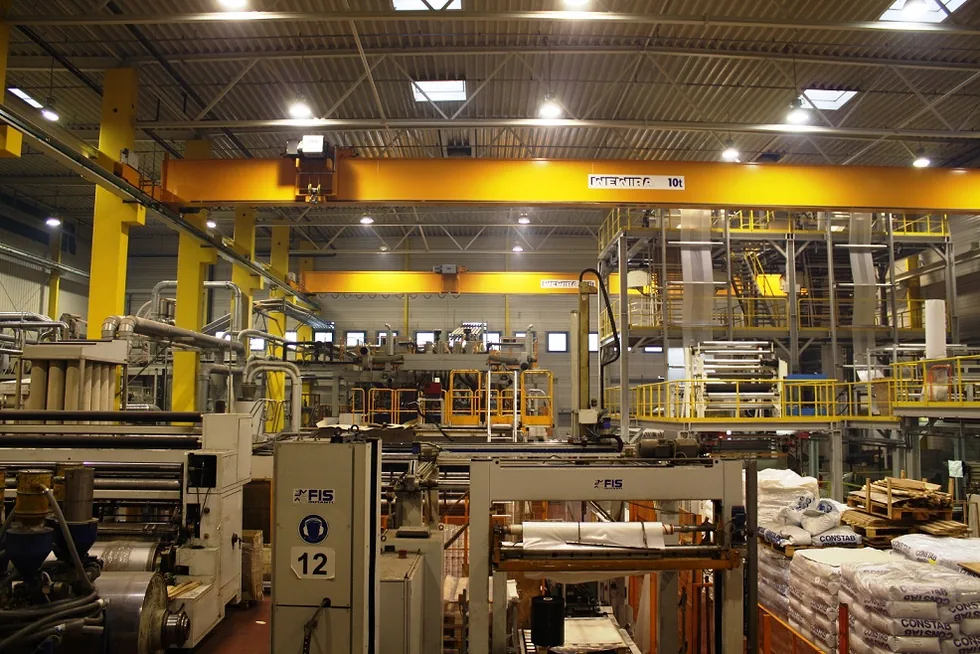

In vielen Betrieben existieren im Bereich der Kranbahn Flächen, die aus sicherheitstechnischen Gründen von der Katze nicht befahren werden sollen, weil die Gefahr einer Kollision der Last mit einer Maschine o. ä. besteht. In diesem Fall kommt die WEWIRA Umfahrsteuerung zum Einsatz. Mit dieser werden die betreffenden Flächen allseitig ausgesteuert und können nur noch mittels eines Schlüsselschalters befahren werden. Sollte es erforderlich sein, dass mehrere Positionen/Flächen nicht befahren werden sollen, ist dies kein Problem: Mit Hilfe von verschiedenen Positionserfassungssystemen und einer speziellen Software können beliebig viele Positionen geschützt werden.

Umfahrsicherung

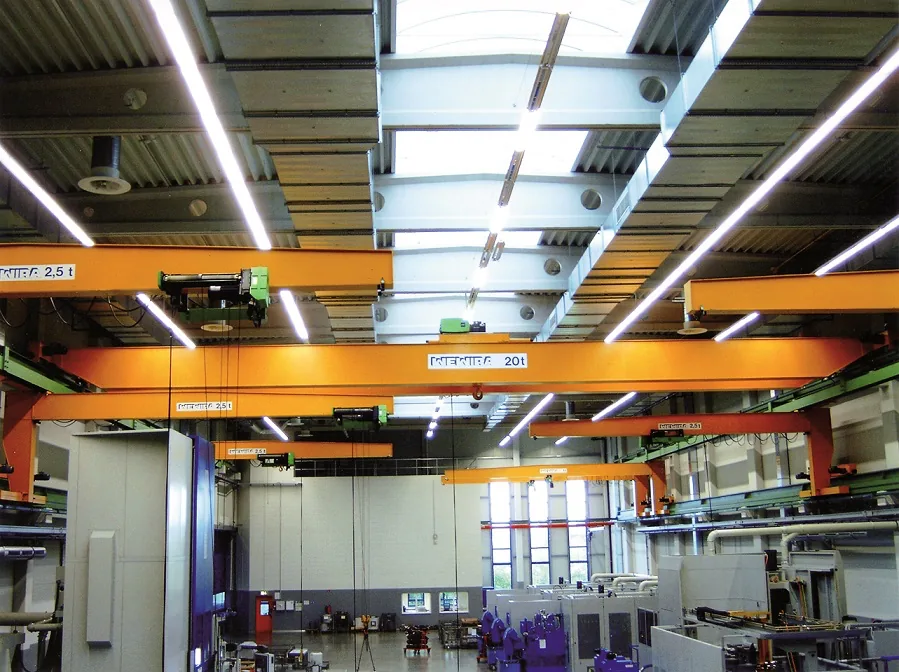

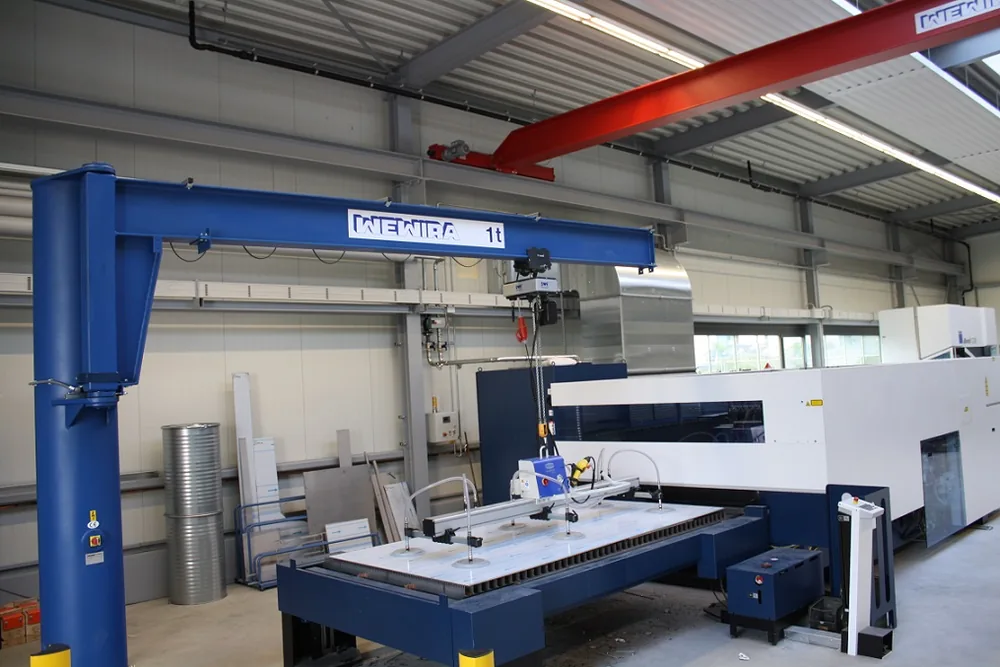

Wenn zwei oder mehrere Krane auf übereinander liegenden Kranbahnen verfahren, kann es zu gefährlichen Kollisionen zwischen der Brücke des unteren und dem Hubseil, der Hakenflasche bzw. der Last des oberen Kranes kommen. Wenn die Krananlagen einander über- oder unterfahren, muss dies abgesichert werden. Dies wird durch die WEWIRA Umfahrsicherung realisiert: Durch eine optische Abfrageeinrichtung erkennen sich zwei annähernde Krane, sodass sich ein Über- oder Unterfahren einstellt. Ist der Kranhaken des oberen Kranes in der oberen Endschalterposition, wird dem Überfahren stattgegeben. Diese Zustandsinformation wird über eine zusätzliche Funkübertragung an den unteren Kran weitergegeben. Ist dies nicht der Fall, stoppen beide Krane schnellstmöglich ab.

Zusammenfahrsicherung

Sollte mehr als ein Kran auf einer Kranschiene fahren, empfiehlt sich die Ausstattung mit einer Zusammenfahrsicherung, auch Krandistanzierung genannt. Sie verhindert, dass die Krane während des Betriebs unbeabsichtigt aufeinanderprallen: Durch eine automatische Reduzierung der Fahrgeschwindigkeit wird eine langsame und risikoarme Annäherung gewährleistet. Auf Wunsch kann der Fahrbetrieb der Krane auch komplett gestoppt werden, sodass keine Annäherung erfolgt.

Elektronische Spurkranzführung

Bei besonderen Beanspruchungen der Spurkranzführungen der Kranlaufräder – z. B. durch unterschiedliche Kranbahnhöhen, ungerade Schienenverlegungen bei älteren Kranbahnen oder extrem häufigen Kranfahrbetrieb – empfiehlt sich die elektronische Spurkranzführung. Das System misst konstant den Abstand des Spurkranzes zur Kranschiene und steuert den Kran über zwei separat per Frequenzumrichter angesteuerte Antriebssysteme permanent in die optimale Position. Das reduziert den Radverschleiß erheblich und verringert die in die Konstruktion eingebrachten Horizontalkräfte.
